您現在的位置：首頁 >> 產品中心 >> 繼保及二次回路

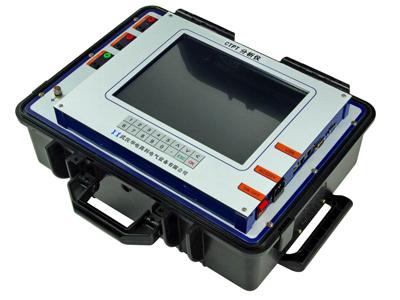

CTY-H型CTPT分析儀

CTY-H型CTPT分析儀按照IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流電壓互感器特性測試儀。

CTPT分析儀可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性,線圈電阻和磁滯回線等多種試驗參數，被測電流互感器的最高拐點電壓可以達到45KV。
有關CTPT分析儀購買咨詢歡迎致電：027-87771780 或是 點擊這里馬上咨詢

CTPT分析儀是武漢華電高科電氣設備有限公司根據國家標準IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847和C57.13設計的多功能電流電壓互感器特性測試儀，儀器可以獲得電流電壓互感器的勵磁特性，勵磁參數，砸比，砸比誤差，極性線圈電阻等多種試驗參數，被測電流互感器的最高拐點電壓可以達到8.4KV。

技術參數

    1.測試標準依據：
      IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847, GBT4703, C57.13
    2.工作電源： AC220V±10%，50Hz/60Hz±10%
    3.輸出電壓： 0.1～125V(AC)
    4.輸出電流： 0.001～5A(RMS)
    5.輸出功率： 300VA
    6.最高等效拐點電壓：45KV
    7.電流測量： 范圍：0～10A (自動量程0.1/0.4/2/10A)
                 誤差：＜±0.1%+0.01%FS
    8.電壓測量： 范圍：0～200 V (自動量程1/10/70/200V)
                 誤差：＜±0.1%+0.01%FS
    9.匝數比測量：范圍：1～30000，
      1～2000     誤差：＜0.05%
      2000～5000  誤差：＜0.1%
      5000～30000 誤差：＜0.2%
    10.相位測量： 精度：±2min，分辨率：0.01min
    11.二次繞組電阻測量范圍：范圍：0～8KΩ(自動量程2/20/80Ω/800Ω/8kΩ)
                       誤差：＜0.2%RDG+0.02%FS， 最大分辨率：0.1mΩ
    12.溫度測量：-50～100度， 誤差＜3度
    13.CT二次負荷測量： 0～160ohm(2/20/80ohm/160ohm)
                 誤差： 0.2%RDG+0.02%FS最大分辨率0.001ohm
    14.PT二次負荷測量： 0～80kohm(800ohm/8kohm/80kohm)
                 誤差： 0.2%RDG+0.02%FS最大分辨率0.1ohm
    15.匝數比測量：范圍：1～30000，
                   1～5000 誤差：＜0.2%
                   5000～30000 誤差：＜0.5%
    16.數據存儲組數：大于1000組
    17.工作條件： 溫度：-10℃～50℃， 濕度：≤90%
    18.尺    寸： 485mm×356mm×183mm
    19.重    量：＜15Kg(含附件)

產品描述

1.CTPT分析儀用于電流互感器的以下試驗：
     (1)勵磁特性試驗
     (2)匝數比檢測
     (3)比差與角差校驗
     (4)極性校驗

    (5)二次繞組電阻測量

2.CTPT分析儀還可用于電壓互感器的以下試驗：

    (1)PT匝數比檢測
     (2)PT極性校驗
     (3)PT二次繞組電阻測量
     (4)PT二次負荷測量
3.裝置的應用場合主要有：
     (1)CT銘牌的參數校驗
     (2)CT接入當前負荷時參數校驗
     (3)分析CT的暫態特性對繼電保護裝置的影響。
     (4)PT的銘牌參數校驗
        (5)PT二次負荷校驗
